Le schéma d’installation d’une pompe piscine Intex repose sur un circuit hydraulique en boucle fermée, deux tuyaux et un raccordement électrique soumis à la norme NF C 15-100. Comparer les exigences selon le type de groupe de filtration Intex (cartouche ou sable) permet de dimensionner correctement chaque élément et d’éviter les erreurs de branchement qui neutralisent la filtration.
Filtration à cartouche ou à sable Intex : les écarts qui changent le schéma
Les deux systèmes partagent le même principe (aspiration, filtrage, refoulement), mais leur schéma d’installation diffère sur plusieurs points concrets. Le tableau ci-dessous synthétise les différences qui influencent le branchement.
| Critère | Groupe cartouche Intex | Groupe à sable Intex |
|---|---|---|
| Nombre de raccords hydrauliques | 2 (aspiration + refoulement) | 2 + vanne 6 voies |
| Sens de circulation dans le filtre | L’eau entre par le bas, traverse la cartouche, ressort par le haut | L’eau entre par le haut, descend dans le sable, ressort par le bas (mode filtration) |
| Amorçage | Remplissage du pré-filtre avant démarrage | Remplissage du pré-filtre + position « rinçage » avant passage en filtration |
| Diamètre des tuyaux fournis | 32 mm (modèles courants) ou 38 mm | Généralement 38 mm |
| Poids au sol | Faible, pas de contrainte de support | Significatif une fois le sable chargé, surface plane et stable requise |
La vanne 6 voies du groupe à sable ajoute une étape de compréhension au schéma. Chaque position (filtration, lavage, rinçage, circulation, vidange, fermé) modifie le trajet de l’eau dans le circuit. Tourner cette vanne alors que la pompe fonctionne endommage le joint étoile interne.
Volumes de protection NF C 15-100 : où placer le groupe Intex
La révision 2024 de la norme NF C 15-100, applicable depuis le 23 août 2024, reste la référence en 2026 pour toute installation électrique à proximité d’un bassin. Les guides concurrents mentionnent souvent une distance unique de 3,5 m sans détailler les volumes.
La réglementation distingue deux zones autour du bassin :
- Volume 1 : du bord de la piscine jusqu’à 2 m. Aucune prise, aucun appareil électrique non spécifiquement conçu pour cet emplacement.
- Volume 2 : de 2 m à 3,5 m du bord. Appareils de classe II ou alimentés en TBTS uniquement, sauf dérogations précises.
- Au-delà de 3,5 m, le 230 V redevient autorisé à condition de protéger le circuit par un différentiel 30 mA et de respecter les règles d’installation extérieure (IP adapté, mise à la terre).
Pour une piscine hors-sol Intex, le bord du bassin correspond au rebord supérieur de la paroi. Le groupe de filtration fourni est conçu pour fonctionner juste à côté du bassin, mais son alimentation électrique doit se trouver hors du volume 2, soit à plus de 3,5 m.
Utiliser une rallonge électrique pour atteindre une prise éloignée est une pratique courante et dangereuse. La norme exige un circuit dédié depuis le tableau, protégé par un disjoncteur différentiel 30 mA.
Erreurs de branchement hydraulique sur le schéma Intex

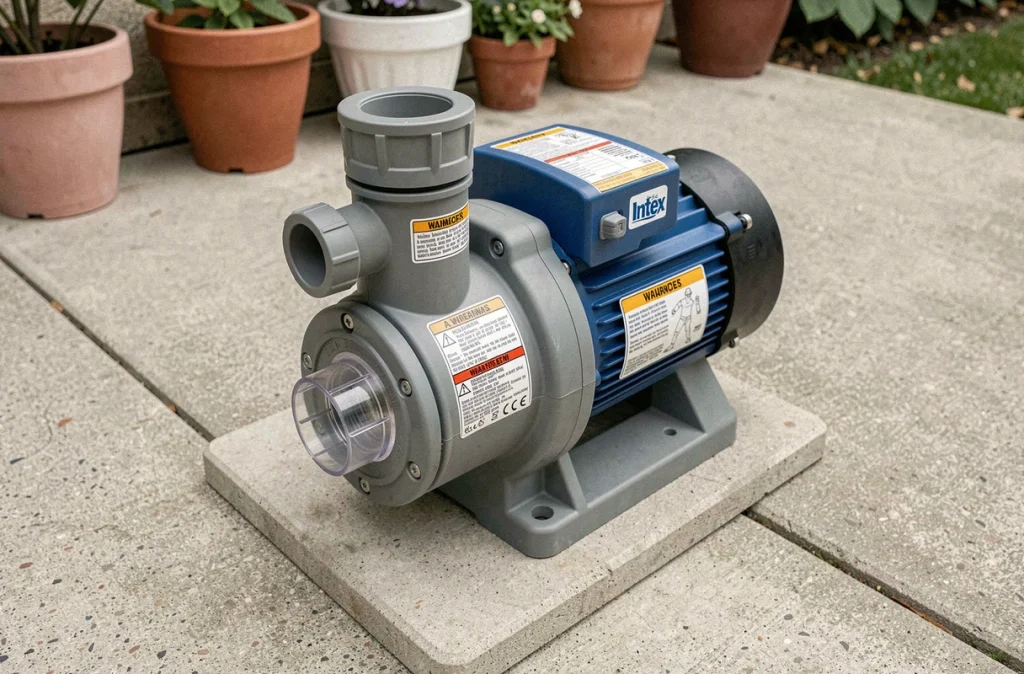

Inverser aspiration et refoulement est l’erreur la plus fréquente sur les piscines hors-sol Intex. Les deux bouches se ressemblent, et les tuyaux fournis sont identiques. Sur la paroi du bassin, la bouche d’aspiration se situe en partie basse et la bouche de refoulement en partie haute.
Trois symptômes signalent un branchement inversé :
- La pompe tourne mais le débit au refoulement est quasi nul.
- Le manomètre (sur les groupes à sable) affiche une pression anormalement basse.
- L’eau du bassin ne circule pas : les impuretés restent en surface au lieu d’être aspirées.
Les vannes d’arrêt livrées avec le kit se fixent côté bassin, sur chaque bouche. Elles permettent d’intervenir sur le groupe (nettoyage de cartouche, changement de sable) sans vider le bassin. Fermer ces vannes avant toute déconnexion des tuyaux évite de perdre plusieurs centaines de litres d’eau.
Étanchéité des raccords : colle PVC ou colliers Intex
Les kits Intex utilisent des raccords à visser avec joints toriques, pas de collage PVC. Appliquer du téflon ou de la colle sur ces raccords est inutile et peut déformer le joint. Si une fuite apparaît, le joint torique est à remplacer, pas à colmater.
En revanche, si vous raccordez le groupe Intex à une tuyauterie rigide PVC (cas d’une installation hybride avec skimmer rapporté), le collage PVC classique s’applique sur les sections rigides. Les deux techniques ne se mélangent pas sur un même raccord.
Schéma électrique pompe piscine Intex : câblage au tableau
Le branchement électrique d’une pompe Intex semble simple (une prise, un câble). La réalité normative est plus exigeante.
Le circuit doit comporter un disjoncteur divisionnaire dédié au tableau électrique, calibré selon la puissance du groupe, ainsi qu’un interrupteur différentiel 30 mA de type A ou AC en tête de ligne. La section du câble doit être adaptée à la longueur du tirage, car la chute de tension augmente avec la distance.
Brancher la pompe sur une prise domestique existante partagée avec d’autres appareils (éclairage de jardin, tondeuse) expose au déclenchement intempestif du différentiel. Un circuit dédié élimine ce problème.
Mise à la terre du groupe de filtration
Les groupes Intex sont livrés avec un câble à trois fils (phase, neutre, terre). La continuité de la mise à la terre jusqu’au tableau est une obligation normative, pas une option. Sur un terrain sans piquet de terre existant à proximité, un électricien peut prolonger le conducteur de protection depuis le tableau principal.
Le schéma d’installation d’une pompe piscine Intex se résume à un circuit hydraulique à deux tuyaux et un circuit électrique dédié protégé par un différentiel 30 mA. La distinction entre les volumes 1 et 2 de la NF C 15-100 fixe la contrainte de placement la plus structurante.
Chaque raccord hydraulique suit la logique du kit (joints toriques, pas de collage), et toute modification vers du PVC rigide doit être traitée séparément. Vérifier le sens aspiration/refoulement avant le premier démarrage reste le geste qui évite la majorité des dysfonctionnements.
